रिकॉर्ड

ट्राइबोलॉजिकल परीक्षणों की कार्यवाही का

परीक्षण का उद्देश्य

5% समाधान के रूप में NNN चिकनाई वाले कूलेंट (LC) के घर्षण-रोधी (anti-friction) और एंटी-स्कफिंग गुणों का पता लगाना

कार्य के चरण

  1. रेंचर्ट विधि (Reichert method) के अनुसार एंटी-स्कफिंग गुणों का पता लगाना
  2. ASTM G99 मानक के अनुसार घर्षण-रोधी (anti-friction) गुणों का पता लगाना

1. रेंचर्ट विधि के अनुसार एंटी-स्कफिंग गुणों का पता लगाना

1.1. तकनीक और उपकरणों का विवरण

परीक्षण रेंचर्ट विधि (चित्र 1 देखें) के अनुसार आयोजित किए जाते हैं, जिसका उपयोग पारंपरिक रूप से रचनात्मक और चिकनाई वाली सामग्रियों के एंटी-स्कफिंग गुणों का पता लगाने के लिए किया जाता है। परीक्षणों के दौरान घर्षण की योजना चित्र 2 में दी गई है। आवृत्ति n=320 चक्कर प्रति मिनट के साथ घूमने वाले एक स्टील रोलर 1 को सामान्य बल F के साथ लीवर 3 का उपयोग करके एक स्थिर स्टील रोलर 2 पर दबाया जाता है।

घर्षण जोड़ी की ज्यामिति: 40 मिमी व्यास रोलर के रूप में एक नमूना - 14 मिमी व्यास और 14 मिमी लंबाई वाले रोलर के रूप में एक काउंटरबॉडी, उनके धुर (axles) लंबवत हैं।

घर्षण जोड़ी की सामग्री: SHKH15 स्टील – SHKH15 स्टील

लुब्रिकेटिंग सामग्री: NNN लुब्रिकेटिंग कूलेंट, 5% समाधान / कोई लुब्रिकेटिंग सामग्री नहीं

लुब्रिकेटिंग विधि: डुबोकर (dipping)

रिजर्वायर में लुब्रिकेटिंग सामग्री की मात्रा: 17 मिलीलीटर

फिसलन वेग (Sliding velocity): V=0.67 मी/से

भार (Load): F=121.4 N

परीक्षणों के परिणामों के अनुसार, स्थिर रोलर 2 पर रैखिक घिसाव h का मान ज्ञात किया जाता है (चित्र 3 देखें), और रैखिक घिसाव तीव्रता Ih की गणना घर्षण पथ L के सापेक्ष रैखिक घिसाव h के अनुपात के रूप में की जाती है।

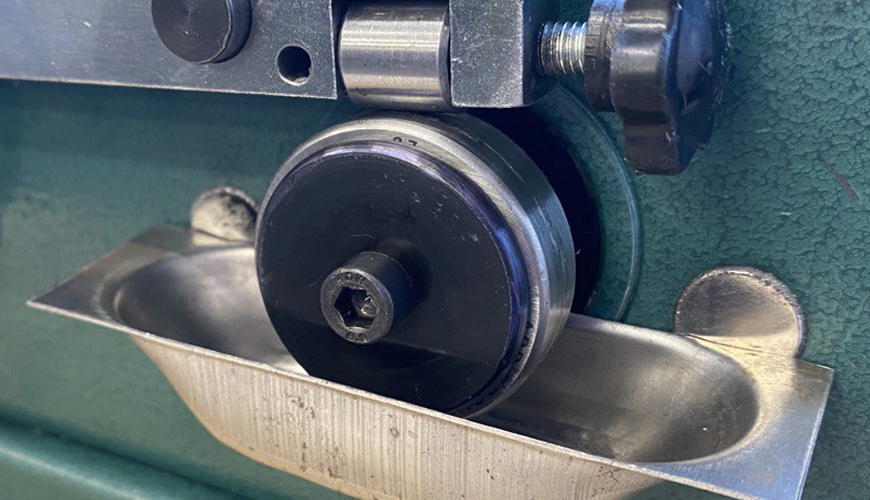

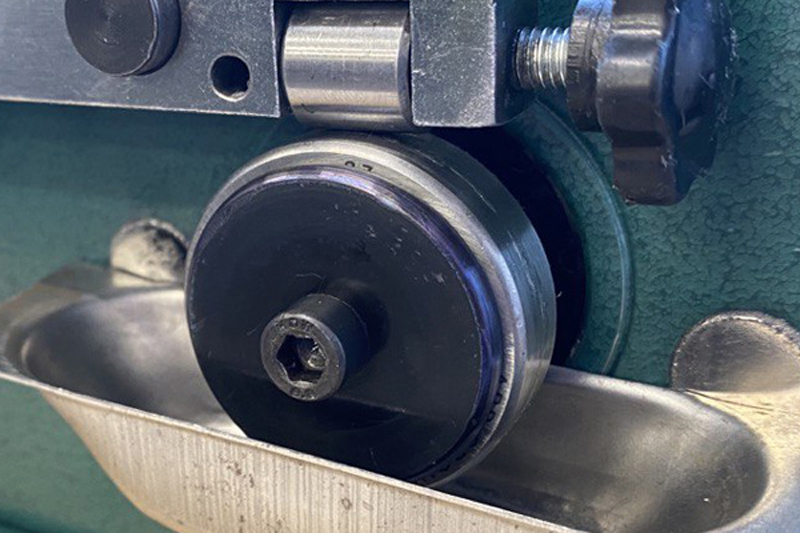

Reichert घर्षण मशीन

चित्र 1. रेंचर्ट घर्षण मशीन (The Reichert friction machine)

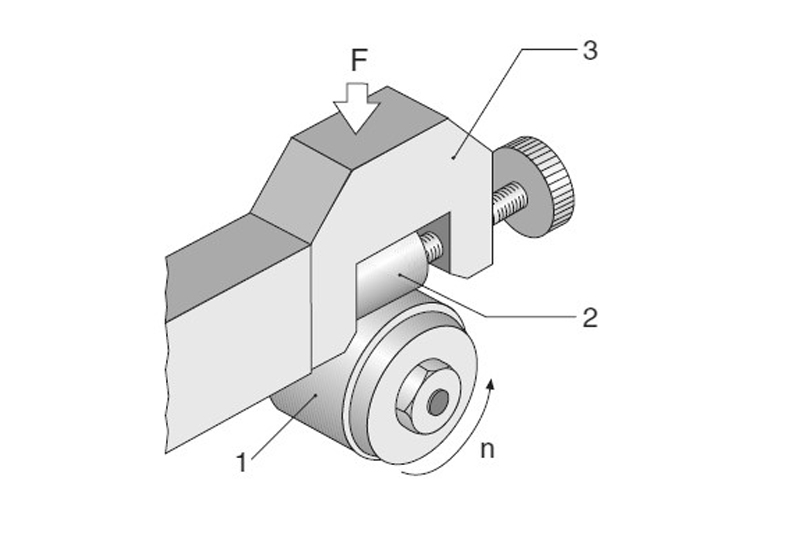

रेंचर्ट विधि के अनुसार परीक्षणों के दौरान घर्षण की योजना

चित्र 2. रेंचर्ट विधि के अनुसार परीक्षणों के दौरान घर्षण की योजना: 1 – घूमने वाला रोलर; 2 – स्थिर रोलर; 3 – लोडिंग का लीवर

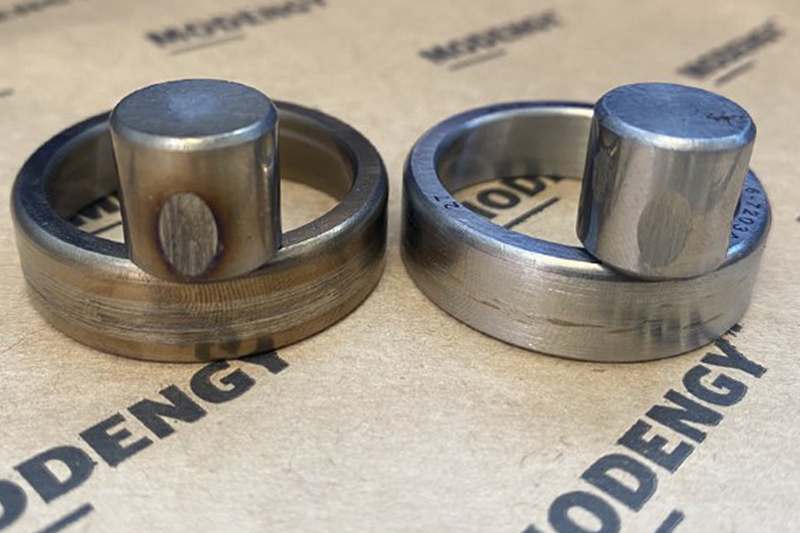

घिसाव के निशानों की उपस्थिति

चित्र 3. बिना LC के (बाईं ओर) और LC का उपयोग करके (दाईं ओर) परीक्षणों के बाद स्थिर रोलर्स और चलने योग्य रिंगों पर घिसाव के निशानों की उपस्थिति

 1.2. चरण के परिणाम

परीक्षण संख्या

लुब्रिकेटिंग सामग्री का नाम

घर्षण पथ L, मी

रैखिक घिसाव h, µm

घिसाव तीव्रता Ih

1

NNN LC, 5% समाधान

402

231

5,75·10-7

2

कोई LC नहीं

402

442

1,10·10-6




2. ASTM G99 मानक के अनुसार घर्षण-रोधी गुणों का पता लगाना

2.1. तकनीक और उपकरणों का विवरण

परीक्षण स्लाइडिंग घर्षण पर स्फीयर-टू-डिस्क योजना (चित्र 4 देखें) पर ASTM G99 मानक के अनुसार आयोजित किया जाता है। मानक में वर्णित विधि का उपयोग घर्षण और घिसाव मापदंडों का पता लगाने के लिए अंतरराष्ट्रीय अभ्यास में किया जाता है।

घर्षण जोड़ी की ज्यामिति: GOST 3722 के अनुसार 6.35 मिमी गोलाकार इंडेंटर - 80 मिमी व्यास और 0.8 मिमी मोटाई वाली डिस्क के रूप में एक नमूना।

गोलाकार इंडेंटर की सामग्री: SHKH15 स्टील, GOST 801

नमूने की सामग्री: AISI 430 स्टील

लुब्रिकेटिंग सामग्री: NNN लुब्रिकेटिंग कूलेंट, 5% समाधान / कोई लुब्रिकेटिंग सामग्री नहीं

लुब्रिकेटिंग विधि: डुबोकर (dipping)

रिजर्वायर में लुब्रिकेटिंग सामग्री की मात्रा: 17 मिलीलीटर

फिसलन वेग (Sliding velocity): V=0.1 मी/से

भार (Load): F=10.2 N

परीक्षण घर्षण मशीन पर आयोजित किए जाते हैं (चित्र 5 देखें)। घर्षण मशीन नियंत्रण और डेटा पंजीकरण की NI LabVIEW स्वचालित प्रणाली से लैस है।

गोलाकार इंडेंटर को होल्डर में सेट किया जाता है (चित्र 6 देखें), और दिए गए बल F के साथ 38 चक्कर प्रति मिनट की आवृत्ति के साथ घूमने वाली डिस्क के रूप में नमूने पर दबाया जाता है। परीक्षणों की प्रक्रिया में फिसलन घर्षण बल के मूल्य को लगातार पंजीकृत किया जा रहा है, और घर्षण गुणांक के मूल्य की गणना स्वचालित रूप से स्क्रीन पर ग्राफ के रूप में एक साथ प्रदर्शन के साथ की जा रही है।

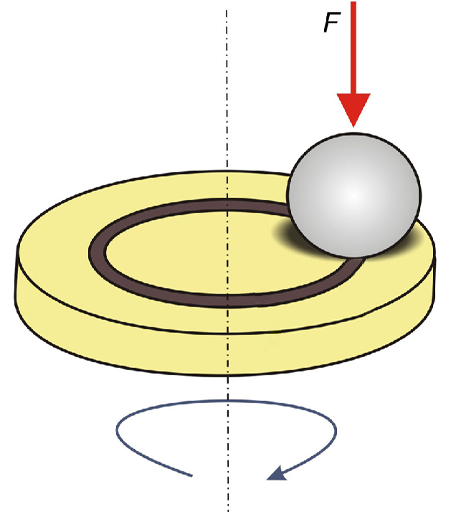

परीक्षणों के दौरान घर्षण की योजना

चित्र 4. परीक्षणों के दौरान घर्षण की योजना

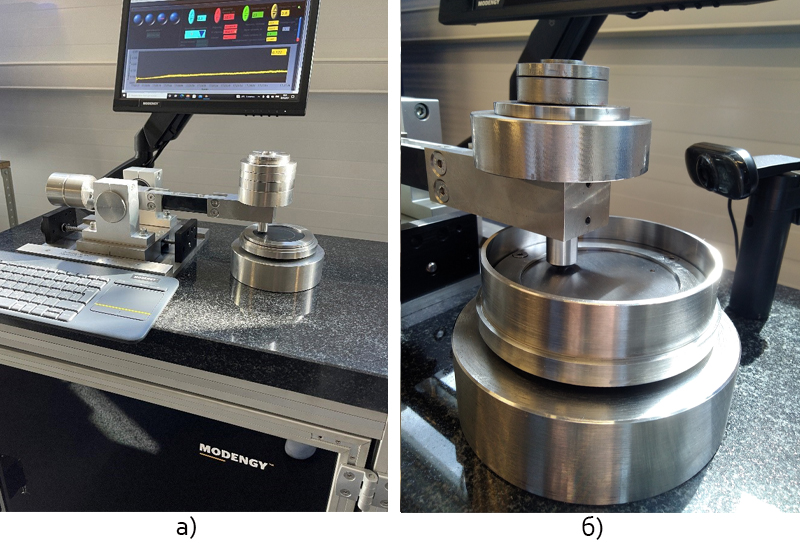

घर्षण मशीन

चित्र 5. घर्षण मशीन (a – सामान्य उपस्थिति, b – तरल लुब्रिकेटिंग सामग्री के लिए स्थापित रिजर्वायर के साथ परीक्षण ब्लॉक)

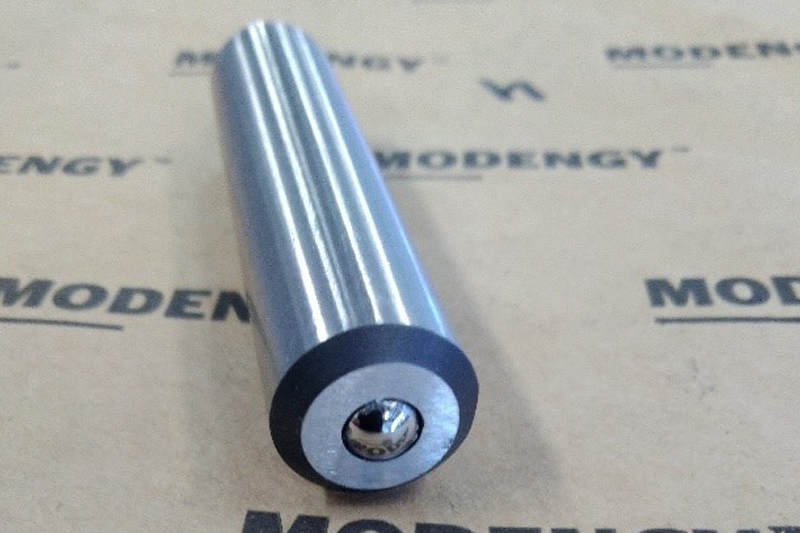

गोलाकार इंडेंटर वाला होल्डर

चित्र 6. गोलाकार इंडेंटर वाला होल्डर


2.2. चरण के परिणाम

परीक्षण संख्या

लुब्रिकेटिंग सामग्री का नाम

घर्षण पथ L, मी

स्थैतिक घर्षण गुणांक f0

फिसलन घर्षण गुणांक, औसत, fav

1

NNN LC, 5% समाधान

30

0,188

0,140

2

कोई LC नहीं

30

0,950

0,667


परीक्षणों की प्रक्रिया में घर्षण गुणांक बदलने के ग्राफ परिशिष्ट 1 में दिए गए हैं।


3. सामान्य निष्कर्ष

5% समाधान के रूप में NNN LC का उपयोग निम्न में योगदान देता है:

  • घर्षण जोड़ी की घिसाव तीव्रता Ih को 1.91 गुना कम करना
  • स्थैतिक घर्षण गुणांक f0 को 5.05 गुना और फिसलन घर्षण गुणांक fav के औसत को 4.76 गुना कम करना
  • घर्षण गुणांक मूल्यों के प्रसार को कम करने और स्टिक-स्लिप मोशन को समाप्त करने के कारण घर्षण प्रक्रिया को स्थिर करना


परिशिष्ट 1

चरण 2 के अनुसार कार्य करते समय घर्षण गुणांक बदलने के ग्राफ।

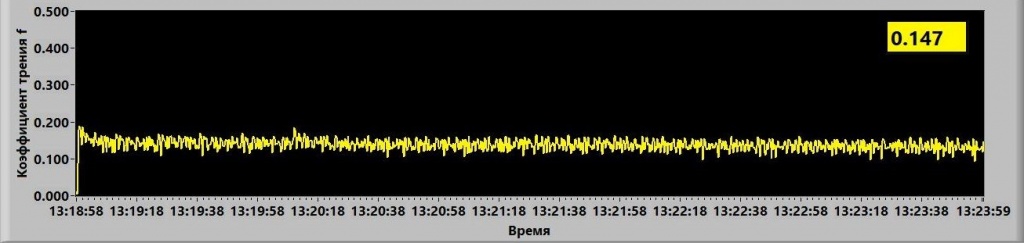

प्रयोग संख्या 1 (लुब्रिकेटिंग सामग्री – NNN LC, 5% समाधान)

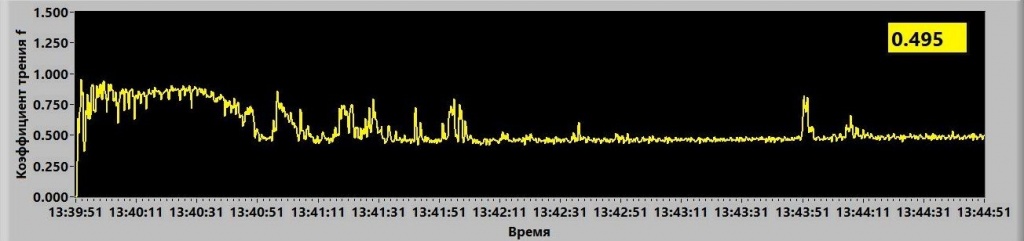

प्रयोग संख्या 2 (लुब्रिकेटिंग सामग्री – कोई नहीं)
